Металлические качели своими руками

Содержание статьи:

  1. Как сделать качели из металла
  2. Садовые металлические качели своими руками – рекомендации
  3. Как сварить качели – видео об основах дуговой сварки
  4. Детские металлические качели своими руками
  5. Чертежи металлических качелей

С помощью нашей нехитрой инструкции вы сможете сделать качели из металла своими руками.

Как сделать качели из металла

Вам потребуются

  • Напильник или шкурка по металлу
  • Сварочный аппарат и электроды
  • Цемент, песок, щебень и вода, чтобы сделать бетон
  • Емкость, где вы будете замешивать бетон
  • Металлические трубы
  • Болгарка, чтобы резать металл
  • Бур и лопата
  • Болты, ключи, чтобы закручивать гайки к болтам
  • Прочий инструмент на всякий случай

Инструкция

Металлические качели своими руками

На фото выше показано, какие мы будет делать металлические качели своими руками. Придерживаясь нашей инструкции, можно изготавливать и другие качели из железа. В конце статьи вы найдете чертежи в качестве примера и вдохновения. Если будет мало, можете еще поискать в интернете.

1. Нарезаете детали из труб:

  • две боковые стойки длиной 2 м
  • перекладину – рекомендуемая длина – 1.5-2 метра
  • 4 трубы для основания – по две трубы с каждой стороны (размер произвольный)

2. Избавляетесь от заусениц на трубах напильником или шкуркой по металлу.

3. Свариваете трубы для основания. Они должны образовывать прямой угол. Дальше в статье представлено видео о том, как сварить качели.

4. Привариваете к основанию стойки, а к стойкам – перекладину.

5. Выкапываете 4 ямы. Глубина самое малое 80 см. Какое расстояние должно быть между ямами, показано на рисунке ниже.

Расстояние между ямами

6. Вставляете в ямы металлические балки (длина их должна быть больше глубины ям).

7. Заливаете ямы бетоном. Для изготовления бетона смешиваете одну часть цемента, две части песка и одну часть щебня. В полученную смесь добавляете воды и размешиваете, пока не получите не слишком жидкую однородную массу.

8. Даете бетону неделю на застывание.

9. Привариваете к перекладине крючки.

Крючки можно сделать из анкерных крюков.

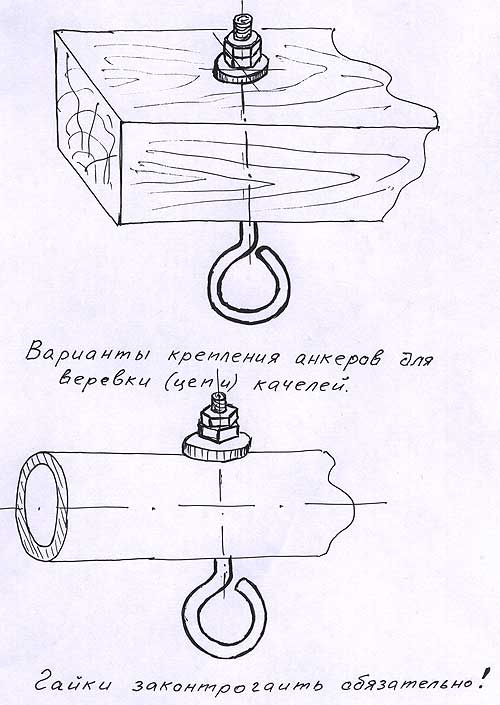

Схема крепления анкерных крюков

10. Привариваете каркас качелей к металлическим балкам.

11. Крепите сиденье. Несколько вариантов представлено ниже.

Варианты крепления сиденья для качели

Вот и готовы сварные качели своими руками. Дальше вы найдете несколько рекомендаций по изготовлению железных качелей своими руками, а также видео по сварке.

Садовые металлические качели своими руками – рекомендации

  1. Для изготовления бетона лучше всего использовать цемент марки М400.
  2. Лучше делать качели из профтрубы круглого сечения. Другие профиля не желательно, потому что имеют выступающие элементы – о них можно сильно удариться.
  3. Не стоит покупать трубы диаметром меньше 1.5 дюймов, потому что качели получатся непрочными.
  4. Лучше всего использовать новые трубы, а не те, что вы найдете у себя на участке. Во-первых, старые трубы не красивы, а чтобы придать им благородный вид, придется потратить время и силы. Во-вторых, новое – есть новое, а значит, прослужит дольше.
  5. Покрасить трубы, чтобы придать им благородный вид, можно автомобильной эмалью.
  6. Отверстия труб лучше чем-нибудь закрыть, чтобы в них не попадала вода и не портила металл изнутри.
  7. Сиденье лучше подвешивать на синтетическую веревку (автомобильный трос подойдет в самый раз). Она достаточно прочная, не гниет и не портится от дождя и снега.

Как сварить качели – видео об основах дуговой сварки

Как вы понимаете, информация из этого видео пригодится и в случае, когда надо сварить детские качели.

Детские металлические качели своими руками

Автор проекта, который мы сейчас опишем, Максимильян Орлов. Проект приглянулся тем, что его можно дополнить турником и канатом, а также есть возможность менять сиденья (с одноместного на двух местное и больше), либо вообще убрать и поставить доску для настольных игр. Вот как выглядят универсальные качели в готовом виде.

Универсальные металлические качели своими руками

Для изготовления такого маленького спортивного комплекса потребуется все то же, что и в первом случае.

Инструкция

1. Нарезаете детали:

  • трубы для боковин длиной 3.2 м – если будет только качели – 4 шт., если еще перекладина и канат – 8 шт.
  • поперечины между боковыми трубами длиной 70 см – 2 или 4 шт.
  • металлические пластины – 2 или 4 шт.

2. Свариваете боковины каркаса в виде буквы «А». При этом поперечина боковых труб должна располагаться на расстоянии 2.1 м. от угла боковин. Также к концам боковых труб привариваете металлические обрезки длиной около 60 см для установки каркаса. Ориентируйтесь на фото ниже.

Размеры качели из металла своими руками

3. Чуть ниже угла боковин каркаса привариваете металлическую пластину. К ней будет крепиться перекладина.

Металлическая пластина

4. Устанавливаете боковины так же, как и в первой инструкции. То есть роете ямы, вставляете туда боковины (при этом проследите, чтобы они стояли ровно по вертикали), заливаете бетон и ждете полного его застывания.

5. Подготавливаете перекладину. Она должна быть достаточно прочной, чтобы выдержать вес всех, кто будет кататься на качелях. Для этого:

  • подбираете болт (в этом случае болгаркой нужно отрезать шляпку) или шпильку под диаметр трубы
  • вставляете болт или шпильку в перекладину на глубину 5 см
  • просверливаете сквозное отверстие в перекладине и закручиваете в него болт, который надо закрепить гайкой, а потом загнуть молотком

Как подготовить перекладину для металлической качели

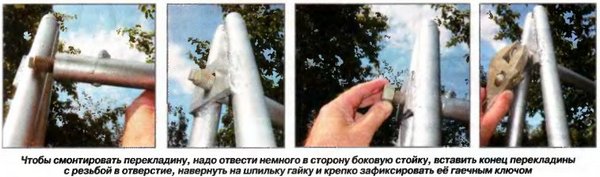

6. Устанавливаете перекладину. Для этого просверлите в пластине боковин отверстие, немного отогните боковину, вставьте перекладину и зафиксируйте ее болтом.

Как установить перекладину на металлическую качелю

7. Сиденье делаете такое же, как и в первом случае, а к перекладине крепите его так, как показано на фото ниже.

Как крепить веревку к перекладине

Петли зафиксированы медной проволокой.

Аналогичным образом изготавливаете каркасы для турника и каната. При этом к перекладине, к которой будет цепляться канат, прикручиваете анкерный крючок.

Анкерный крюк для каната

Чертежи металлических качелей

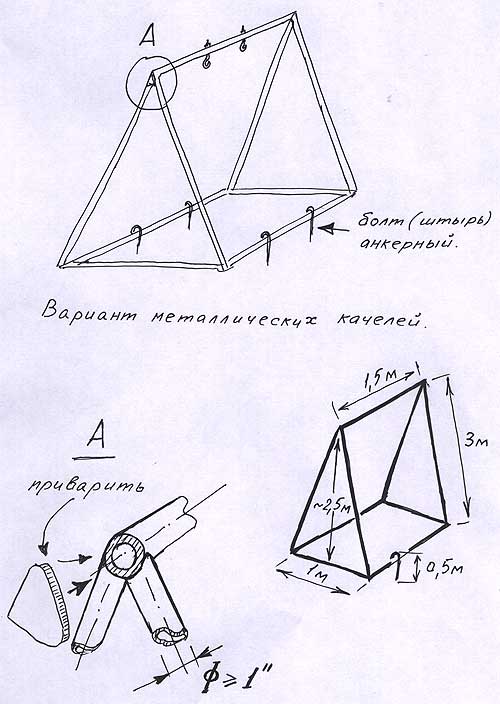

Чертежи металлических качелей своими руками

Чертежи металлических качелей своими руками

На этом все. В следующей статье мы вам расскажем, как сделать детские качели и секс качели своими руками.
