Делаем стул-стремянку своими руками

Содержание статьи:

  1. Подготовка к работе над стулом-стремянкой
  2. Распиловка деталей для стула-стремянки
  3. Сборка деталей стула-стремянки
  4. Крепление выдвижного механизма, окончательная сборка
  5. Заключение

Стул-стремянка – очень полезный предмет мебели, особенно для малогабаритных городских квартир. Он может использоваться традиционно – как стул, а может и в качестве стремянки, когда вам нужно достать что-то с антресолей или верхних полок шкафа. Стул-стремянка своими руками – это достаточно просто; в данной статье мы рассмотрим одну из конфигураций такого предмета мебели.

Подготовка к работе над стулом-стремянкой

Изделие, описанное в данной статье, представляет собой сам стул с выдвижным модулем, расположенным под сиденьем. Модуль состоит из двух надежных ступенек; при необходимости, он выдвигается посредством направляющих для выдвижных ящиков. Для изготовления изделия будет использоваться сосновая доска толщиной 19 мм. Первый этап работы – подготовка деталей.

Наиболее оправданной и функциональной была сочтена конфигурация стула-стремянки без спинки. Возможно, вы захотите изменить ее, добавив спинку или другие элементы. Делается это достаточно просто, нужно лишь тщательно рассчитать все размеры и проследить, чтобы спинка не нарушила функциональности изделия как стремянки.

Детали основного табурета:

  • 4х большие ножки 19х100х725;
  • 2х верхние проножки 19х38х180;
  • 2х нижние проножки 19х100х420;
  • 2х верхние царги 19х125х345;
  • 1х нижняя царга 19х105х345;
  • 1х верхняя ступенька 19х270х445;
  • 2х боковые накладки 305х170х250 (материал изготовления - фанера).

Детали выдвижного модуля:

  • 4х средние ножки 19х100х470;
  • 2х малые ножки 19х100х215;
  • 2х проножки для ступенек 19х100х400;
  • 3х передние царги для ступенек 19х90х22;
  • 1х задняя царга для ступенек 19х105х300;
  • 2х ступеньки 19х180х298.

Расходные материалы и крепеж:

  • направляющие длиной 310 мм - 2 комплекта;
  • шканты, шурупы, шпонки;
  • наждачная бумага;
  • клей, мебельный лак, краска, прозрачная шпаклевка.

Инструменты понадобятся самые простые: электродрель, электролобзик, шлифовальный станок, ножовка, струбцины, рубанок, малярная кисть, шпатель.

Распиловка деталей для стула-стремянки

Первым делом нам нужно выпилить заготовки шириной по 100 мм и тщательно отшлифовать их поверхности. Следующий этап – выпиливание трех комплектов ножек. Ножки будут расположены под углом 10 градусов – это придаст изделию дополнительной устойчивости. Чтобы добиться этого, торцы ножек нужно подрезать на 80 градусов и сделать их строго параллельными.

Далее вырезаем проножки всех трех видов. Во время распиловки проследите, чтобы торцы заготовок расходились. Используем лобзик или циркулярную пилу для поперечной резки. После этого сразу же выпиливаем накладки из фанеры; торцы этих элементов также должны расходиться. Нижние их края могут иметь декоративный профиль – это можно сделать при помощи фрезерного станка или ручной фрезы.

После этого нам нужно выбрать пазы для шпонок и просверлить отверстия для шкантов, которые будут соединять средние ножки. При помощи лобзика под небольшим углом срезаем сопряжения ножек. Углы каждой ножки необходимо скруглить на радиус 12 мм – это поможет предотвратить их скалывание под большой нагрузкой.

Далее выпиливаем царги, скашиваем их верхние торцы на угол 80 градусов. Нижние кромки деталей можно обработать фигурно. Завершающий этап распиловочных работ – выпиливание трех ступенек. У каждой ступеньки необходимо скруглить ребра. На нижней ступеньке проделываем два угловых выреза размером 38х38 мм.

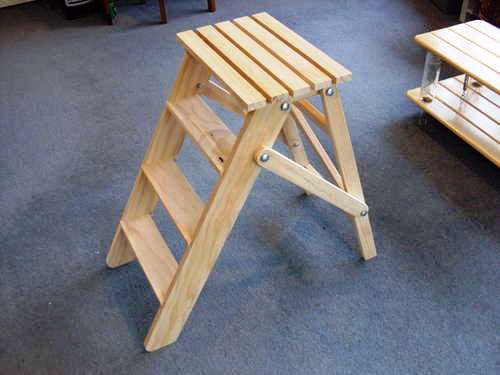

применение стула стремянки

Сборка деталей стула-стремянки

Для начала рекомендуется произвести контрольную сборку при помощи шкантов и шурупов, без использования столярного клея. Это поможет выявить все огрехи и просчеты и устранить их. Сначала соединяем при помощи шурупов большие ножки и узкие верхние проножки. Все отверстия для шурупов необходимо просверлить заранее.

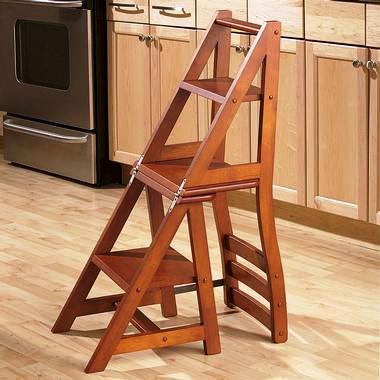

разновидность стульев

Другой вид стула стремянки

На шурупу 50 мм прикручиваем нижнюю и верхнюю царги, закрепляем верхнюю ступеньку. После этого попарно сажаем на шканты средние ножки. С внешней стороны закрепляем проножи; далее соединяем получившиеся узлы одной задней царгой и друмя передними.

Закрепляем маленькие ножки к проножкам средних ножек при помощи шурупов. Далее при помощи оставшейся передней царги соединяем их между собой. Сверху прикручиваем нижнюю и среднюю ступеньки.

Крепление выдвижного механизма, окончательная сборка

схема работы механизма

Собранные части стула ставим в том порядке, в котором они будут соединяться. К внешней стороне подвижных проножек прикручиваем направляющую, располагаем ее задние торцы вровень с задней кромкой проножек. После этого устанавливаем передние кромки подвижных ступенек в одну линию. Вытягиваем свободные части направляющих в паз проножек, после чего закрепляем их – это исключит перекос выдвигаемых ступенек.

Окончательная сборка происходит по той же схеме, что и предварительная, описанная в предыдущей части статьи. Единсктвенное отличие – использование столярного клея в местах сочленения деталей. Склеенные детали стягиваем струбцинами и оставляем изделие до полного просыхания клея.

Заключение

Итак, наша статья о том, как сделать стул-стремянку, практически завершена. Изделие полностью собрано, осталось лишь придать ему подобающий внешний вид. Для этого его нужно тщательно отшлифовать, покрыть прозрачной шпаклевкой, и, после ее просыхания, нанести мебельный лак в 2-3 слоя. Фанерный накладки можно расписать или покрасить для придания изделию индивидуальности. Все, стул-стремянка полностью готов!
