Отныне у вас не будет отговорок типа «я не умею делать верстак своими руками, поэтому делать его не буду». После прочтения этой статьи, а также совмещения полученной информации с информацией из первой части сделать верстак для вас станет плевым делом.

Складной верстак для гаража своими руками

1. Если пол гаража кривой – выровняйте его. Весь не обязательно, достаточно ту часть, где будет располагаться гаражный откидной верстак. Да, именно такой у нас и получится.

2. Делаете столешницу, склеив доски. Можно и не тратить на это время. Оторвите столешницу от ненужного стола или используйте уже неиспользуемую дверь. Главное, чтобы выбранный вами предмет был не слишком тяжелым, а то замучаетесь складывать и раскладывать верстак.

3. Вырезаете ножки. Для этого подойдут любые доски или бруски. Главное, чтобы они были крепкими. Как вы поняли, их будет четыре штуки.

Важное замечание: расстояние между боковыми ножками должно быть меньше половины длины столешницы. А то их не получится сложить. Когда увидите готовый вариант, поймете, о чем мы.

4. Находите или покупаете дверные петли в количестве пяти штук, а также перфорированные крепежи. Последними вы скрепите ножки, как показано на фото ниже:

Крепление ножек складного верстака

Дополнительно поперечины с ножками можно скрепить саморезами. Их надо закрутить под углом с внутренней стороны.

5. Прислоните спаренные ножки к стене гаража (При этом расстояние между ними должно равняться длине столешницы) и прикрутите дверные петли.

Используйте дверные петли, чтобы зафиксировать ножки верстака к стене

6. Ориентируясь на фото выше, крепите к стене небольшую доску – ровно по высоте ножек. При этом толщина доски должна быть равна толщине ножки.

7. Ориентируясь на рисунок выше, крепите с помощью дверной петли столешницу к прикрепленной к стене доске.

В итоге в разложенном состоянии верстак для гаража будет выглядеть так:

Разложенный складной верстак для гаража

А в сложенном – вот так:

Гаражный верстак в сложенном виде

Переносной верстак для дачи своими руками

При необходимости вы сможете его перевезти в квартиру. Места он много занимать не будет, так как может складываться. Он состоит из двух частей: съемная столешница и складное основание.

Изготовление верстачной столешницы

1. Делаете платформу из доски с габаритами 1700x190x35 мм.

2. Вырезаете ползун из древесины, чтобы он имел размеры 350х90 мм.

3. Вырезаете накладные планки из бука, с помощью которых соединяются ползун с платформой.

4. В платформе делаете 8 сквозных отверстий на расстоянии 173 мм друг от друга, а в ползуне – 3 на расстоянии 85 мм. Размеры всех отверстий одинаковые 3х3 см.

Сквозные отверстия позволяют обрабатывать детали разной длины.

5. Вырезаете из брусков квадратного сечения переставные упоры. Затем прикрепляете к каждому L-образный стальной профиль. Его толщина должна быть 1 мм.

6. Вырезаете планки и прикрепляете их саморезами к нижней части столешницы, предварительно сделав на них вырез, чтобы столешница во время работы не двигалась.

7. Устанавливаете на платформе поперечные тиски, а на ползуне – продольные.

Вот в помощь вам чертеж по изготовлению столешницы складного верстака:

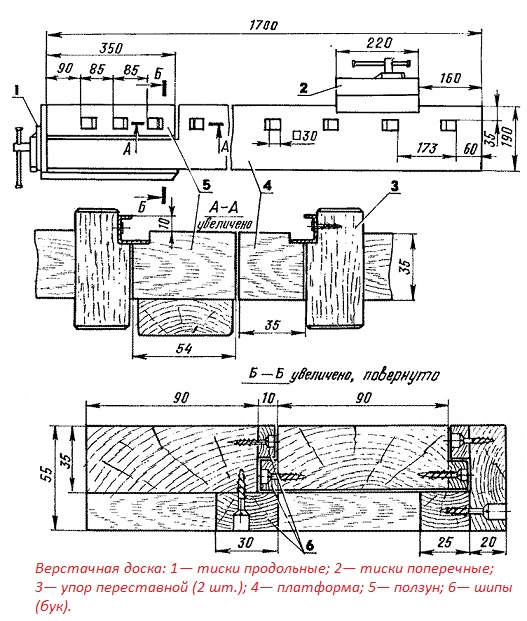

Чертеж верстачной столешницы

Изготовление складного основания

Вам необходимо вырезать доску соответствующих размеров, две рамы и разъемные подкосы.

Собирать основание необходимо так:

  1. Кладете на пол планку и брусок-поперечину. Они должны быть параллельны.
  2. Крепите к ним саморезами доску основания.
  3. На верхнюю часть основания крепите три планки (они будут разделителями), а их концы соединяете еще одной планкой равной с ними по сечению.
  4. Снизу к планке и бруску-поперечине прибиваете фанеру толщиной 3 мм. При этом она должна быть установлена заподлицо с доской.
  5. К средней и правой разделителям крепите бобышки, чтобы верстачная столешница не двигалась во время работы.
  6. Монтируете стойки на дверные петли. Стойки должны быть трапециевидными.

В помощь вам чертеж складного основания.

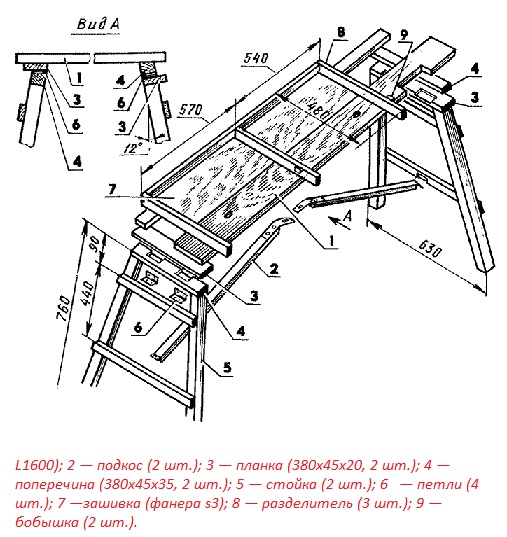

Чертеж складного основания

Универсальный верстак своими руками

1. Делаете основание из двух сварных рам и горизонтальных труб-стяжек сечением 20 мм. Крепить рамы и трубы необходимо болтами.

Можно сделать цельный каркас, используя уголки, размеры которых 32х32х3 мм.

2. Обшиваете стойки многослойной фанерой.

3. Ставите дверцы.

4. Делаете инструментальный ящик из досок, сечение которых 2х10 см, а в качестве крышки используете текстолитовую плиту толщиной 8 мм.

5. К ящику прикрепляете уголки, которые нужны, чтобы на них устанавливать верстачную доску.

6. На самой верстачной доске необходимо закрепить тиски, зажимную гребенку и выдвижной упор.

Если вам потребуется обрабатывать длинные детали, то дополнительно можно установить кронштейн.

Вот чертеж вам в помощь.

Чертеж универсального верстака

Эту идею предложил А. Литовченко из города Красноярск.

Мини-верстак своими руками – видео





На этом все.
